MCAシリーズは耐薬品性に富むシリンジバレル内にある液剤をエアー加圧制御方式で定量塗布
を行う最もポピュラーなディスペンサーです。本機は国内純正部品を使用しより高品質・低価格
を提案します


エア加圧型ディスペンサ    MCA100型

MCA100型 MCA100型は圧力表示がアナログメーターです。
安定品質の空圧機器を搭載し、低価格・高品質を実現
します。





対象液剤:グリース、クリーム半田、エポキシ樹脂、各種
接着剤、塗料など中・高粘度液剤の定量塗布作業に最適。

仕    様
型   式 MCA100
最高使用圧力 0.7MPa   ※
最高真空圧力 0〜-48KPa
タイマー設定 0.001〜999.9秒 4桁  ※
モード設定 タイマーモード/フリーモード切替
付加機能 バキューム機能
適用粘度範囲 〜400,000mPa・s  ※
外形寸法・重量 w138(140.8)×d138(185.7)×h88(92.6) 1.05kg
:弊社シリンジバレル使用時は0.5MPa以下でご使用下さい。
:最少作動設定時間は0.03秒以上。
:適用粘度はご使用の液剤の性状や使用条件等により異なります。




 エア加圧型ディスペンサ    MCA200型

MCA200型 設定圧力がデジタル表示タイプ。設定圧力の数値管理
が出来、再現性が必要な場合に最適です。





対象液剤:グリース、クリーム半田、エポキシ樹脂、各種
接着剤、塗料など中・高粘度液剤の定量塗布作業に最適。

仕    様
型   式 MCA200
最高使用圧力 0.7MPa  ※
最高真空圧力 0〜-48KPa
タイマー設定 0.001〜999.9秒 4桁  ※
モード設定 タイマーモード/フリーモード切替
付加機能 バキューム機能
適用粘度範囲 〜400,000mPa・s  ※
外形寸法・重量 w138(140.8)×d138(185.7)×h88(92.6)  1.1kg
付加機能 設定圧力のデジタル表示(表示分解能0.001)
:弊社シリンジバレル使用時は0.5MPa以下でご使用下さい。
:最少作動設定時間は0.03秒以上。
:適用粘度はご使用の液剤の性状や使用条件等により異なります。

追加仕様によりスイッチ出力出来ます。        表示器詳細はこちら



MCA100標準セット
MCA100標準セット セットの内容
MCA100型本体
シリンジアダプタ
シリンジバレル

ノズル
プランジャ
ニードルキャップ
トップキャップ
手元又はフットスイッチ



1台
1ヶ
2本 (5,10,30,50mlいずれか)
3本
2ヶ
2ヶ
2ヶ
1ヶ(いずれか)

\39,800/セット価格
MCAシリーズカタログ



MCA200標準セット
MCA200標準セット セットの内容
MCA200型本体
シリンジアダプタ
シリンジバレル
ノズル
プランジャ
ニードルキャップ
トップキャップ
手元又はフットスイッチ

1台
1ヶ
2本 (5,10,30,50mlいずれか)
3本
2ヶ
2ヶ
2ヶ
1ヶ(いずれか)


\49,800/セット価格
MCAシリーズカタログ



MCA100/200スタンド付標準セット
MCA200スタンドSET セットの内容
MCA100/200型本体
シリンジアダプタ
シリンジバレル
ノズル
プランジャ
ニードルキャップ
トップキャップ
手元又はフットスイッチ
専用スタンド

1台
1ヶ
2本 (5,10,30,50mlいずれか)
3本
2ヶ
2ヶ
2ヶ
1ヶ(いずれか)
1ヶ

\46,800/セット価格/100型
\56,800/セット価格/200型
MCAシリーズカタログ



 エア加圧型ディスペンサー    MCA1000型

MCA1000型 2連独立仕様型。エアー吐出ポートを2ポート備え塗布時間
や圧力設定、バキュームはそれぞれ任意設定可能。
圧力表示はアナログメーター表示になります。




対象液剤:グリース、クリーム半田、エポキシ樹脂、各種
接着剤、塗料など中・高粘度液剤の定量塗布作業に最適。

仕    様
型   式 MCA1000
 吐出ポート 2ポート
最高使用圧力 0.7MPa  ※
最高真空圧力 0〜-48KPa
タイマー設定 0.01〜999秒 3桁×2  ※
モード設定 タイマーモード/フリーモード切替
付加機能 バキューム機能
適用粘度範囲 〜400,000mPa・s  ※
外形寸法・重量 w180(182.8)×d168(215.4)×h95(99.6)  1.6kg
:弊社シリンジバレル使用時は0.5MPa以下でご使用下さい。
:最少作動設定時間は0.03秒以上。
:適用粘度はご使用の液剤の性状や使用条件等により異なります。

追加仕様によりスイッチ出力出来ます。



 エア加圧型ディスペンサー    MCA2000型

MCA2000型 2連独立仕様型。エアー吐出ポートを2ポート備え塗布時間
や圧力設定、バキュームはそれぞれ任意設定可能。
圧力表示はデジタル数値表示になります。




対象液剤:グリース、クリーム半田、エポキシ樹脂、各種
接着剤、塗料など中・高粘度液剤の定量塗布作業に最適。

仕    様
型   式 MCA2000
吐出ポート  2ポート
最高使用圧力 0.7MPa  ※
最高真空圧力 0〜-48KPa
タイマー設定 0.01〜999秒 3桁×2  ※
モード設定 タイマーモード/フリーモード切替
付加機能 バキューム機能
適用粘度範囲 〜400,000mPa・s ※
外形寸法・重量 w180(182.8)×d168(215.4)×h95(99.6) 1.7kg
付加機能 設定圧力のデジタル表示(表示分解能0.001)
:弊社シリンジバレル使用時は0.5MPa以下でご使用下さい。
:最少作動設定時間は0.03秒以上。
:適用粘度はご使用の液剤の性状や使用条件等により異なります。

追加仕様によりスイッチ出力出来ます。       表示器詳細はこちら



  MCA1000標準セット
MCA1000標準セット セットの内容
MCA1000型本体
シリンジアダプタ
シリンジバレル

ノズル
プランジャ
ニードルキャップ
トップキャップ
手元又はフットスイッチ




1台
2ヶ
4本 (5,10,30,50mlいずれか)
6本
4ヶ
4ヶ
4ヶ
2ヶ

\72,800/セット価格
MCAシリーズカタログ

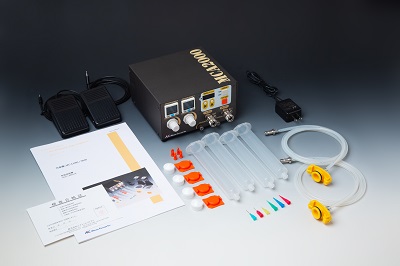

  MCA2000標準セット
MCA2000標準セット セットの内容
MCA2000型本体
シリンジアダプタ
シリンジバレル

ノズル
プランジャ
ニードルキャップ
トップキャップ
手元又はフットスイッチ



1台
2ヶ
4本 (5,10,30,50mlいずれか)
6本
4ヶ
4ヶ
4ヶ
2ヶ

\88,800/セット価格
MCAシリーズカタログ



  MCA1000/2000スタンド付標準セット
MCA2000スタンドSET セットの内容
MCA1000型本体
シリンジアダプター
シリンジバレル

ノズル
プランジャ
ニードルキャップ
トップキャップ
手元又はフットスイッチ

専用スタンド


1台
2ヶ
4本 (5,10,30,50mlいずれか)
6本
4ヶ
4ヶ
4ヶ
2ヶ
2ヶ

\85,800/1000型
\101,800/2000型
MCAシリーズカタログ


 エア制御コントローラ      MCA300型

スプレーガン、ニードルバルブ制御用
MCA300型 スプレーガンやニードルバルブなどの制御用コントローラー
に対応します。2ポートのエア吐出のタイミングを任意設
定可能。

仕    様
型   式 MCA300
 吐出ポート 2ポート
最高使用圧力 0.7MPa
タイマー設定 0.001〜999.9秒 4桁  ※
モード設定 タイマーモード/フリーモード切替
外形寸法・重量 w138(140.8)×d138(179.1)×h88(92.6) 1.1kg
:最少作動設定時間は0.03秒以上。





カートリッジホルダ

カートリッジタンク シリンジタイプのカートリッジを補強ホルダに収めたカート
リッジホルダセットです。カートリッジの容量は170mlと
340ml。








※写真はMCA100型
※写真にあるスタンド&クランプはセットに含まれません。

仕    様
型   式 MKH170C MKH340C
 カートリッジ容量 170ml 340ml
ホルダ材質 SUS304 SUS304
カートリッジ材質 PE(ポリエチレン)           PE(ポリエチレン)
プランジャ材質 PE(ポリエチレン)           PE(ポリエチレン)
外形寸法 φ46(maxφ56)×L166 φ46(maxφ56)×L298
《セット内容》ホルダ、カートリッジ、オートジョイントプラグ、キャップ、
         パッキンシール、ニードルアダプタ、接続チューブ


 チューブ専用ホルダ

チューブタンク 市販のチューブをそのままホルダに入れて使用出来ます。
使用出来るチューブ容量は約100〜150gで形状に
より多少変わる場合があります。






※写真はMCA100型
※写真にあるスタンド&クランプはセットに含まれません。

仕    様
型   式 MSH100 MSH150
 チューブ容量 100g用(市販チューブ) 150g用(市販チューブ)
ホルダ材質 アルミ(アルマイト処理) アルミ(アルマイト処理)
外形寸法・重量 334g 466g
《セット内容》ホルダ、オートジョイントプラグ、上・下キャップ、パッキンシール、
       アダプタ、Oリング、固定リング、ニードルアダプタ。接続チューブ





シリコーンシーラント専用ホルダ

シーラントタンク 市販のシリコーンシーラントをそのままホルダに入れて使用出来ます。







※写真はMCA100型
※写真にあるスタンド&クランプはセットに含まれません。

仕    様
型   式 MCH300
 容  量 330g用(市販シリコーンシーラント容器)
ホルダ材質 鉄(メッキ処理)
外形寸法・重量 φ53(maxφ65)×L236
《セット内容》ホルダ、オートジョイントプラグ、上パッキン、パッキンシール
       Oリング、ニードルアダプタ、接続チューブ



一液用手動式ディスペンスホルダ   MCH50S型

MCH-50S 手動式のディスペンスホルダー(1液用)

電源、エア源を使用しない手動式ガンタイプの
ディスペンサ。トリガー調節で塗布量を調整します。




セットサイズ:30ml、50mlシリンジバレル





二液用手動式ディスペンスホルダ   MCH50W型

MCH-50W 手動式のディスペンスホルダー(2液用)

2液同時に押出します。2液性タイプの液剤用。先端
に装着したスタティックミキサー内で混合されます。
比率は1:1、1:2の2種類。


比率タイプ:1:1、2:1
容 量:50ml(2筒分)
