ローラーポンプ次ページへ

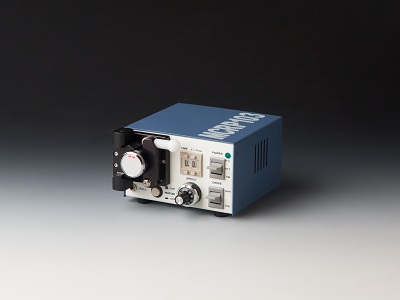

ローラーチューブポンプ 直径22mmの小型ローターを搭載したモデル。
ローターは潤滑用グリース依存によるチューブへの
負担影響を無くし、2000時間以上のチューブ耐久性
を実現。
シアノ系瞬間接着剤や嫌気性接着剤など低粘度液剤
の定量塗布に適します。
適用チューブはテフロンやシリコン、タイゴンに対応します。

RoHS対応
カタログ(PDF)
外形寸法図(PDF)

仕    様
型   式 MCRP103
電   源 DC12V  1A
標準セットチューブ テフロンチューブ:φ1.0×φ1.6又は、シリコンチューブφ1×φ3
最大対応チューブサイズ テフロンチューブ:φ1.9×φ2.5  シリコンチューブ:φ2×φ4
ローター回転速度 2.5〜60RPM、5〜120RPM、10〜240RPM※2 可変ボリューム多回転ダイヤル(3600°/10回転)
適用液体粘度  〜1,500cps(テフロン)  〜5,000cps(シリコン)
流 量(cc/min)120RPM 0.9cc/min(テフロン)、3.4cc/min(シリコン)
最大流量 (cc/min) 1.8cc/min(テフロンφ1.9×φ2.5)、6ml/min(シリコンφ2×φ4)
タイマー設定範囲 0.1〜9.9秒 デジタル設定
外形寸法・重量 w122×d115(最大152.6)×h73(最大77.6)  1.2kg
※1チューブサイズ、硬度は事前に御相談下さい。
※2ご指定が無い場合は120RPM設定

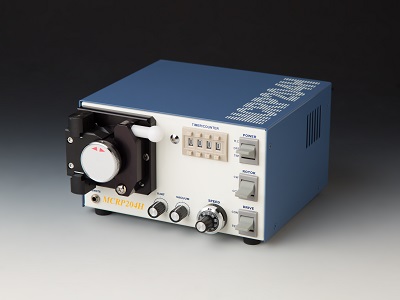

ローラーチューブポンプ   ディスペンシング用途に特化した最上位機種。チューブ寿命を飛躍的に向上させ従来比20倍以上の耐久性を実現。
デジタルタイマーは0.01秒から設定出来、液切れ機構
を搭載。低振動・低騒音に加え速度可変ボリュームは
10回転ダイヤル(3600°)で微調整に対応します。


RoHS対応
カタログ(PDF)
外形寸法図(PDF)

仕    様
型   式 MCRP204H
電   源 DC12V  1A
標準セットチューブ テフロンチューブ:φ1.0×φ1.6又は、シリコンチューブφ2×φ4
最大適応チューブサイズ テフロンチューブ:φ2.7×φ3.3  シリコンチューブ:φ3×φ5
ローター回転速度 2.5〜60RPM、5〜120RPM、10〜240RPM※2  可変ボリューム多回転ダイヤル(3600°/10回転)
適用液体粘度 〜1,500cps(テフロン)  〜5,000cps(シリコン)
流 量(cc/min)120RPM 1.1cc/min(テフロン)、11.6cc/min(シリコン)
最大流量 (cc/min) 6.4cc/min(テフロンφ2.7×φ3.3)、17.9cc/min(シリコンφ3×φ5)
タイマー設定範囲 0.01〜99.99秒 デジタル設定
バキューム設定 0〜2秒 アナログ
インターバル設定 0〜2秒 アナログ
外形寸法・重量 w168×d142(最大183.8)×h95(最大100.1)  2.3kg
 ※1チューブサイズ、硬度は事前に御相談下さい。
※2ご指定が無い場合は120RPM設定

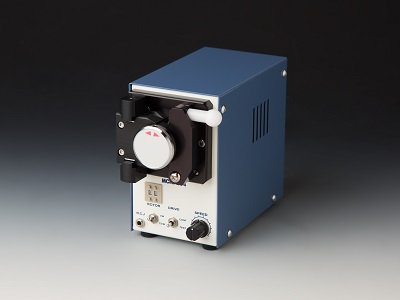

ローラーチューブポンプ 付加機能を取除き低価格に設定したシンプルな汎用モデル。
204H同様の新構造のローター機構によりチューブ耐久を向上させ、流量変動誤差も低減しました。
又、オプションのデジタルタイマー(0.1〜9.9秒)が
装着出来ます。


RoHS対応
カタログ(PDF)
外形寸法図(PDF)

仕    様
型   式 MCRP204
電   源 DC12V  AC100〜240Vアダプタ付属
標準セットチューブ テフロンチューブ:φ1.0×φ1.6又は、シリコンチューブφ2×φ4
最大適応チューブサイズ テフロンチューブ:φ2.7×φ3.3  シリコンチューブ:φ3×φ5
ローター回転速度 2.5〜60RPM、5〜120RPM、10〜240RPM※2
適用液体粘度 〜1,500cps(テフロン)  〜5,000cps(シリコン)
流 量(cc/min)120RPM 1.1cc/min(テフロン)、11.6cc/min(シリコン)
最大流量 (cc/min) 6.4cc/min(テフロンφ2.7×φ3.3)、17.9cc/min(シリコンφ3×φ5)
タイマー設定範囲 なし      *オプションにより0.1〜9.9秒デジタルタイマ設置対応
外形寸法・重量 w78×d130(最大170.8)×h124(最大129)  1.8kg
 ※1チューブサイズ、硬度は事前に御相談下さい。
 ※2ご指定が無い場合は120RPM設定




ローラーチューブポンプ、MCRP204L型   多数の要望から製作した液切れ機構搭載の低価格タイプです。MCRP204同様オプションのデジタルタイマー
(0.1〜9.9秒)が搭載出来ます。
シアノ系瞬間接着剤や嫌気性接着剤など低粘度液剤
の定量塗布に適します。


RoHS対応
カタログ(PDF)
外形寸法図(PDF)

仕    様
型   式 MCRP204L
電   源 DC12V  AC100〜240Vアダプタ付属
標準セットチューブ テフロンチューブ:φ1.0×φ1.6又は、シリコンチューブφ2×φ4
最大適応チューブサイズ テフロンチューブ:φ2.7×φ3.3  シリコンチューブ:φ3×φ5
ローター回転速度 2.5〜60RPM、5〜120RPM、10〜240RPM※2
適用液体粘度  〜1,500cps(テフロン)  〜5,000cps(シリコン)
流 量(cc/min)120RPM 1.1cc/min(テフロン)、11.6cc/min(シリコン)
最大流量 (cc/min) 6.4cc/min(テフロンφ2.7×φ3.3)、17.9cc/min(シリコンφ3×φ5)
タイマー設定範囲 なし      *オプションにより0.1〜9.9秒デジタルタイマ設置対応
バキューム設定 0〜2秒 アナログ
インターバル設定 0〜2秒 アナログ
外形寸法・重量 w134×d133.5(最大172.5)×h95(最大100.1)  2.0kg
 ※1チューブサイズ、硬度は事前に御相談下さい。
※2ご指定が無い場合は120RPM設定




ローラーチューブポンプ、MCRP326型   ローターサイズφ45中容量タイプ。
テフロンチューブ対応の最大径を搭載した増量タイプです。






RoHS対応
カタログ(PDF)
外形寸法図(PDF)

仕    様
型   式 MCRP326
電   源 DC24V  AC100〜240Vアダプタ付属
標準セットチューブ テフロンチューブ:φ2.4×φ3.0又は、シリコンチューブφ3×φ6
最大適応チューブサイズ テフロンチューブ:φ2.7×φ3.3シリコンチューブ:φ6×φ9(10)
ローター回転速度 2.5〜60RPM、5〜120RPM、10〜240RPM※2
適用液体粘度    〜2,500cps(テフロン)  〜40,000cps(シリコン)
最大流量 (cc/min)
120RPM
15.5ml/分(テフロン:12ケローラー時)  70.8ml/分(シリコン:12ヶローラー時)
190ml/分(シリコン: 6ヶローラー時)  265.4ml/分
(シリコン:4ケローラー時)
モード設定 連続運転・リモート
タイマー設定範囲 0.1〜9.9秒 デジタル設定(オプション)
外形寸法・重量 w102.8(最大111.4)×d152(最大209.7)×h154(最大199) 3.2kg
 ※1チューブサイズ、硬度は事前に御相談下さい。
 ※2ご指定が無い場合は120RPM設定



  チューブ疲労による流量変動を抑え、長期の安定流量
の送液に対応する特殊機構のチュービングポンプです。
チューブに掛かるストレスを回転毎にキャンセルし、
停止中に加わるチューブへの負担を無くしました。




RoHS対応
カタログ(PDF)
外形寸法図(PDF)

仕    様
型   式 MCRF204
電   源 DC24V  AC100〜240Vアダプタ付属
消費電力 16W
駆動モーター 5相ステッピングモーター
流   路 1CH
標準セットチューブ シリコンチューブφ2×φ4
最大適応チューブサイズ ゴム系チューブ:φ3×φ5
ローター回転速度 0.1〜240RPM
流   量 (cc/min) 24cc/min(シリコン)
最大流量 (cc/min) 40cc/min(シリコンφ3×φ5)
最大吐出圧力 約0.2MPa(シリコン)
モード設定 各種モード
機能 オールデジタル設定
外形寸法・重量 w184(最大221.5)×d186×h110(最大114.3)  4.2kg
 ※1チューブサイズ、硬度は事前に御相談下さい。





  回転数、速度(PPS)など数値入力に対応、タイマー/カウンター(センサー内蔵)の選択出来ます。度設定が数値設定で出来ます。スリット盤を内蔵し、タイマーの他、カウンターの使用が可能です。
低振動・低騒音で運転します。

PC通信対応。

MCRP204Di/326Diカタログ
MCRP204Di外形寸法図(PDF)
MCRP326Di外形寸法図(PDF)

仕    様
型   式 MCRP204Di  MCRP326Di
電   源 DC24V  1A  DC24  1.5A
駆動モーター 2相ステッピングモーター 2相ステッピングモーター
標準セットチューブ テフロンチューブ:φ1.0×φ1.6又は、シリコンチューブφ2×φ4 テフロンチューブ:φ1.9×φ2.5又は、シリコンチューブφ4×φ7
最大適応チューブサイズ テフロンチューブ:φ2.7×φ3.3
ゴム系チューブ:φ3×φ5
テフロンチューブ:φ2.7×φ3.3、
ゴム系チューブ:φ6×φ9(10)
ローター回転速度 〜240RPM  〜240RPM
最大流量 (cc/min) 12.9cc/min(テフロンφ2.7×φ3.3)、35.8cc/min(シリコンφ3×φ5) 31.9cc/min (テフロンφ2.7×φ3.3)
517cc/min(シリコンφ6×φ10)
モード設定 連続運転・TIMER・COUNTER  連続運転・TIMER・COUNTER
通信ポート D-SUB 9ピン オス(ストレート)
 ※1チューブサイズ、硬度は事前に御相談下さい。
