シリンジポンプ次ページ2へ



各方面の企業や大学、研究所からの要求仕様に答えるべき方針で、使用用途、
設置環境、耐薬品性、耐圧性などに対応するシリンジポンプを提供してきました。
今後も実績と経験からより良いシリンジポンプを製作してまいります。


 簡易型卓上シリンジポンプ
MCIP-BOi型   簡易型アナログタイプの軽量小型のシリンジポンプです。
移動速度はアナログボリュームで可変します。
速度の可変範囲は下記より選択して下さい。



カタログ(PDF)
外形寸法図(PDF)

仕   様
型   式 MCIP-BOi
電   源 DC12  1.5A
使用対応シリンジ 1〜50ml     ※硝子シリンジは部品交換で装着対応
駆動モーター 2相ギア付ステッピングモーター
最大推力 MAX約4kgf
ストローク 最大84mm
再現精度 ±2%以内
移動方向 吐出・吸引
移動速度可変 有(アナログ可変)
タイプ別速度範囲 4.0〜45.2mm/分(1/100) 2.8〜30.2mm/分(1/150)
2.0〜22.6mm/分(1/200) 1.4〜15.1mm/分(1/300)
0.7〜7.5mm/分(1/600)
外形寸法・重量 w222.6(228.4)×d120(123.3)×h65.3(114.7) 1.9kg
※オプションでタイマーを設置致します。




汎用型卓上シリンジポンプ
MCIP-Jr型   通信ポートを備えた汎用型シリンジポンプです。
移動量、移動速度は数値入力で設定します。
外部ポート切替弁への信号出力あり。



カタログ(PDF)
外形寸法図(PDF)


仕   様
型   式 MCIP-Jr
電   源 DC24V  2A
使用対応シリンジ 1〜50ml     ※硝子シリンジは部品交換で装着対応
駆動モーター 5相ステッピングモーター
最大推力 MAX約27.6kgf
ストローク 最大96mm
再現精度 ±2%以内
外形寸法・重量 w228(241.4)×d174.7(185.6)×h100(131.5) 2.9kg
 ※オプションでWINDOWS通信ソフトがあります。




多機能型卓上シリンジポンプ
MCIP-3S型   MCIP-V型の小型化タイプ。機能はそのまま。
過負荷検知機能、シリンジデーター格納や通信
インターフェイスなど様々な機能を盛り込んでいます。




カタログ(PDF)
外形寸法図(PDF)

仕   様
型   式 MCIP-VS
電   源 DC24V  2A
使用対応シリンジ 1〜50ml     ※硝子シリンジは部品交換で装着対応
駆動モーター 5相ステッピングモーター
最大推力 MAX約55kgf
ストローク 最大96mm
再現精度 ±1%以内
機  能 シリンジデータ格納9データ
動作速度データ格納5データ
吐出データ格納200データ
PC通信対応
移動監視センサー
外形寸法・重量 w228(241.4)×d200(204.7)×h100(131.5) 3.4kg
 ※オプションでWINDOWS通信ソフトがあります。

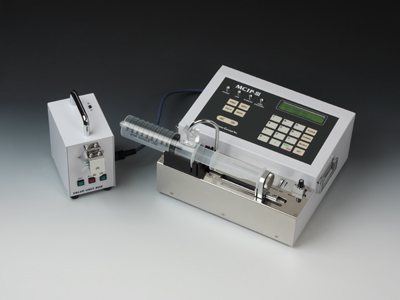

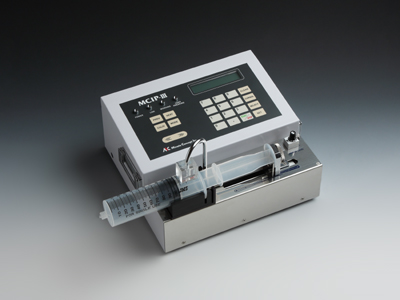

MCIP-3型   20余年間、各分野からのご指導、要望から機能を盛り込んだ
ハイエンドモデルです。超微少量から高速動作に対応し、
微圧過負荷検出、高トルク推力は55kgf。
※ソフトの変更、追加については事前に御相談下さい
※外部切替バルブはオプション

カタログ(PDF)
外形寸法図(PDF)

仕   様
型   式 MCIP-V
電   源 DC24V  2A
使用対応シリンジ 1〜100ml   ※硝子シリンジは部品交換で装着対応
駆動モーター 5相ステッピングモーター
ドライバー 5相マイクロステップドライバー
最大推力 MAX約62kgf
ストローク 最大120mm
再現精度 ±0.5%以内
機  能 シリンジデータ格納9データ
動作速度データ格納5データ
吐出データ格納200データ

微圧感圧センサー
外形寸法・重量
※オプションでWINDOWS通信ソフトがあります。
※他に過負荷検出センサーを搭載しないMCIP-W型もあります。詳細はお問合せ下さい。




MCIP-42D   シリンジ駆動部分のユニットです。
長時間低速運転や複数の独立制御運転などに
最適です。最大搭載は100mlシリンジまで。



カタログ(PDF)
外形寸法図(PDF)

仕   様
型   式 MCIP-42D
送りネジ 台形ネジ P=2mm
使用対応シリンジ 1〜100ml    ※硝子シリンジは部品交換で装着対応
駆動モーター 5相ステッピングモーター
最大推力 MAX約27.4kgf
ストローク 最大95mm
再現精度 ±2%以内
外形寸法・重量

専用コントローラーDPCO-U
簡易型専用コントローラーAPCO-T




MCIP-25D   25角の小型モーターを使ったシリンジドライブ
ユニットの最小タイプです。長時間低速運転や
複数の独立制御運転などに最適です。

※使用する液剤によりシリンジ材質、容量など
  御相談に応じます。

カタログ(PDF)
外形寸法図(PDF)


仕   様
型   式 MCIP-25D
送りネジ ボールネジ P=1mm
使用対応シリンジ 1〜20ml     ※硝子シリンジは部品交換で装着対応
駆動モーター 5相ステッピングモーター
最大推力 MAX約32kgf
ストローク 最大66mm
再現精度 ±1%以内
外形寸法・重量
専用コントローラーDPCO-U
簡易型専用コントローラーAPCO-T






シリンジポンプ次ページへ
